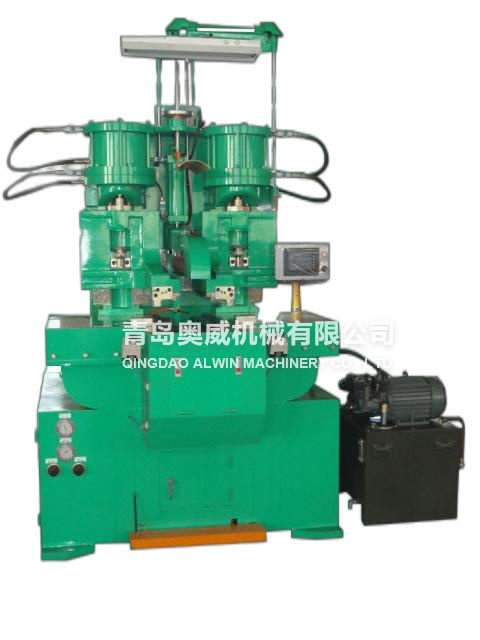

| 型号 MODEL | TM220(H) | TM180 | TM300 | TM350(H) | TM540 |
最大接合幅宽 MAX.SPLICING WIDTH | 135mm | 110mm | 200mm | 260mm | 480mm |
接合最小周长 MIN. SPLICING CIRCUMFERENCE | 720mm | 350mm | 450mm | 1060mm | 1340mm |
适用规格 VEHICLE TYPES | B/C&M/C | M/C,B/C,I/C,S/C | S/C,L/T | L/T | 8.25-20~12.00-20 |
接合气缸内径 ID.OF SPLICING CYLNDER | Ø200mm | Ø200mm | Ø250mm | Ø250mm | Ø300mm |
接合油缸内径 ID OF SPLICING OIL CYLINDER | (Ø80mm) | / | / | (Ø125mm) | Ø125mm |
刀砧动作 CUTTING DRILLING OPERATION | 上下式 Up / Down | 伸缩式 Extend / Retract | 伸缩式 Extend / Retract | 上下式 Up / Down | 上下式 Up / Down |
切刀勤作 CUTTER ACTION | 垂直两段式 Vertical 2-STEPS | 垂直两段式 Vertical 2-STEPS | 垂直两段式 Vertical 2-STEPS | 垂直两段式 Vertical 2-STEPS | 垂直两段式 Vertical 2-STEPS |
压缩空气压力 AIR PRESSURE | 7~12kg/cm² | 7~12kg/cm² | 7~12kg/cm² | 7~12kg/cm² | 7~12kg/cm² |
最大使用油压 MAX.OIL PRESSURE | （30kg/cm²） | / | / | (60kg/cm²) | 60kg/cm² |
接合压力（空压） SPLICING FORCE(AIR) | 2190kg | 2190kg | 3430kg | 3430kg | / |
接合压力（油压） SPLICING FORCE (OIL) | (2950kg) | / | / | (7110kg) | 8620kg |
单条生产时间（sec/per cycle） PRODUCTION TIME | 11 | 13 | 18 | 18 | 40 |
机械尺寸长宽高（mm） MACHINE DIMENSION LxWxH | 990x1080×1980 | 1590x1100x2350 | 1550x1200x2350 | 1240x1230x2240 | 1170×1400x2570 |
